A 应用领域
● 薄液膜（2~3000 微米）金属的电化学行为（极化曲线、电化学阻抗）；
● 沉积物和气相环境因素对大气腐蚀行为影响；
● 材料大气腐蚀行为；
● 气相环境电偶腐蚀行为；
● 气相环境金属局部腐蚀行为；
● 气相环境金属应力腐蚀行为；
● 气相环境金属渗氢行为；
● 涂层失效行为与涂层性能评价；
● 气相缓蚀剂性能和作用机理；
● 金属表面物理化学污染行为；
● 金属表面成膜行为；
● 金属表面电化学均一性检测；
● 涉及气相环境中金属/气相组分相互作用过程电化学和腐蚀行为特征。
B 应用实例

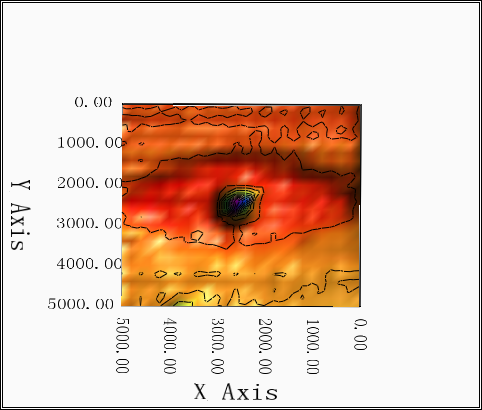

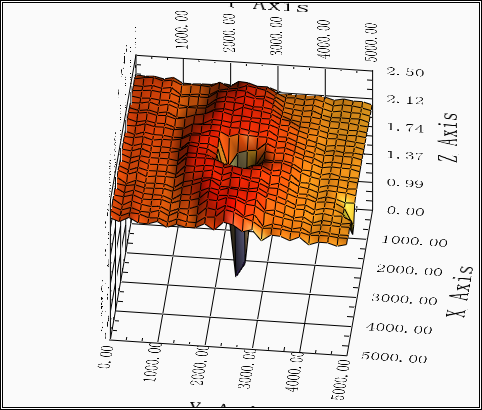

1Zn-NaCl 颗粒沉积：RH90%，T 25oC，φ0.4mm,5 小时；
一粒φ0.4mm 的NaCl 颗粒置于Zn 板上，在RH90%，T 25oC 环境中很快吸水扩展和腐 蚀Zn 基体，形成了椭圆形腐蚀斑（X 方向打磨痕迹的原因）。探针为φ0.3mm 金丝。5 小时 后测定的图谱特征为盐粒中心区电位负移为阳极区，周边电位正移为阴极区，形成了火山型电 位分布特征，与以前的测定结果一致（1."Scanning Kelvin Probe Measurements Near Salt Particles on Zinc and Iron in Humidity", Jia WANG and Yanhua WANG, Corrosion, 61（3），264~272，2005； 2. "气相环境中无 机盐微粒沉积金属表面的电位分布"；王佳，中国腐蚀与防护学报， 24（1），1，2004。）
本测量实例可用于研究沉积物诱发大气腐蚀过程。
2 Zn-NaCl 颗粒沉积：RH90%，T 25oC，φ0.06mm, 18 小时；
与1.例相同，测定了Zn 表面沉积φ0.06mmNaCl 颗粒后电位分布的变化

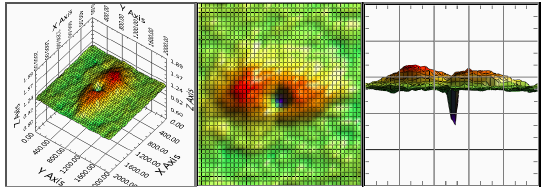

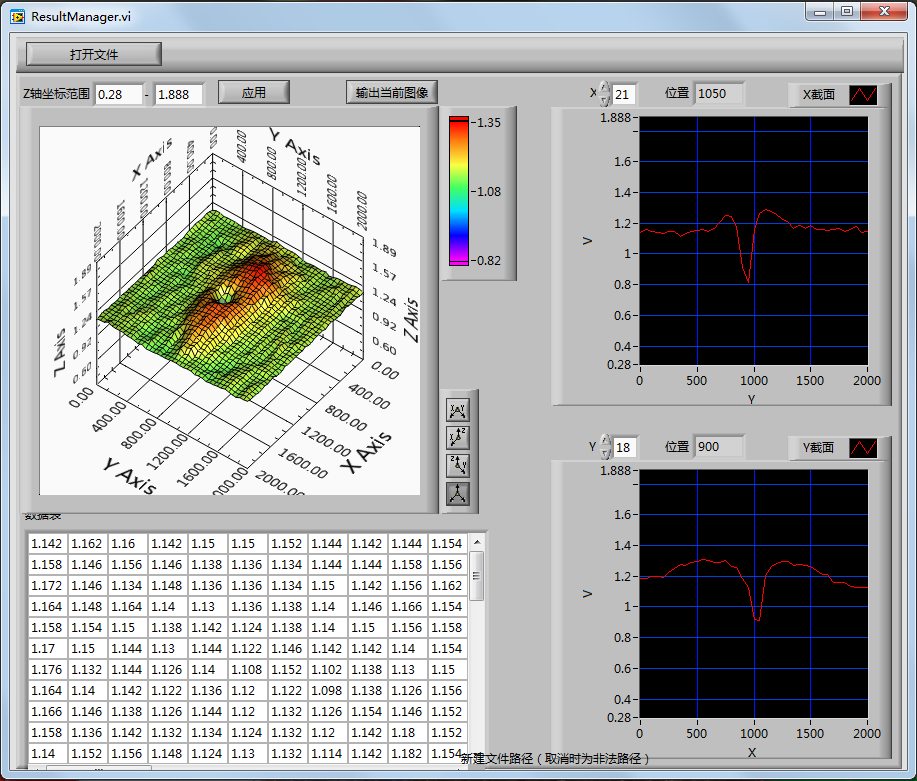

测定结果回放输出的不同形式3 维图谱。清楚分辨阳极区、阴极区和基体区。火山型电位 分布是大气腐蚀发生和发展过程的基本形式。进一步分析可以获得大气腐蚀的发展速度、金属 材料和环境状态的影响。
3、马口铁/10 微米涂层体系+直径0.2mm 缺陷
马口铁/环氧涂层是金属包装食品罐的主要防护体系。如果中心发生破损，将会测量到中 心区电位负移，尽管外观尚未看到腐蚀迹象，涂层下已开始腐蚀，食品罐寿命接近终结。
马口铁/环氧酚醛涂层，中心0.2mm 缺陷，浸水5 小时后第18 小时测量结果。探针-表面 距离为100 微米；40X40=1600 个测点，用时22 分钟。

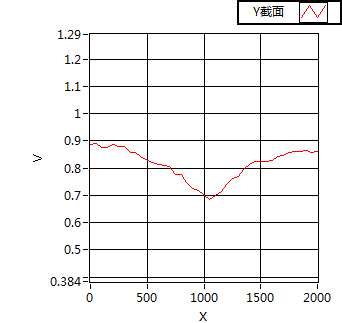

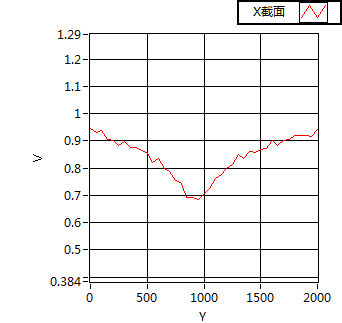

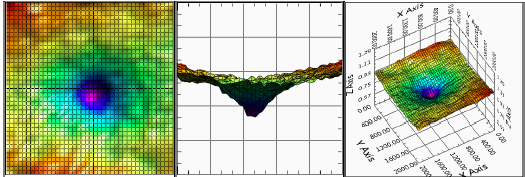

图中示出contour、surfer、X 界面曲线和Y 切面曲线。
