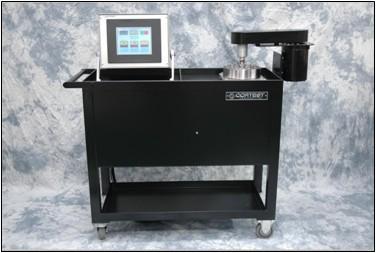

高压釜测试系统由釜体、加热系统、电磁搅拌系统、计算机控制系统、RTL循环测试回路以及电化学测试系统等部分组成。

1、釜体：

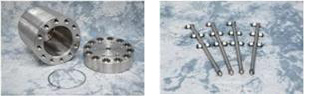

CORTEST高压釜采用整体合金锻造而成，无内衬，无焊缝。制造测试符合ASME VIII标准。
根据不同实验需求，容积可选择1升、2升、5升、7.5升等不同规格。温度选择范围：常温~600°C；压强选择范围：常压~100MPa (15,000 psi)。



2. 加热系统：
采用SCR可控硅加热系统，功率大，能耗低，温度控制精确。



3. 电磁搅拌系统：

使用该系统可在高压釜内完成动态高温高压腐蚀实验。搅拌速度连续可调。该系统还可与旋转电极组件配套使用进行高温高压动态电化学实验。



4. 计算机控制系统：

AC-12T控制系统采用PLC工业用可编程控制器作为控制单元，内置LABVIEW操作程序，通过彩色液晶触摸屏实现人机对话，对实验参数进行设定、监测与记录。
该系统同时具有安全保护报警机构，无需操作人员长期值守实验。



5. RTL循环测试回路：

该循环回路通过柱塞式循环泵可将新鲜的实验溶液注入到高压釜内的高温高压实验区域，并将带有腐蚀产物的实验溶液置换出来，从而在整个实验过程中始终保持实验介质的平衡、稳定。
操作人员可根据实验需要自行设定溶液的注入量。



6. 电化学测试系统

如用户具备恒电位仪并需要进行高温高压电化学实验，则可选择高温高压（旋转）电极组件，与恒电位仪配套使用进行动态/静态电化学实验。



高压釜测试系统技术规格：

1 标 准：

ASTM G111, ASTM G170, ASTM G59 and ASTM G96 ASTM G129, E399 and NACE TM-0198

2 特点：

● 整体煅铸合金，无焊缝，无内衬；
● 磁力搅拌系统，无连接，动态密封性能可靠；
● 触摸屏式计算机控制系统，功能强大，操作简便；
● 软/硬件双重安全保护系统。

3 主要功能：

● 静态/动态高温高压挂片试验；
● 静态/动态高温高压电化学试验；
● 缓蚀剂筛选/评估。

4 材质选择范围：

316不锈钢 / C276哈氏合金钢 / 镍基合金钢 / 钛基合金钢

5 工作参数选择范围：

温度：常温~600°C；
压力：常压~100MPa
