RP-1系统研究平台

RP-1系统研究平台是NMT多功能非损伤微电极测试系统各技术单元所共用的仪器的集成,包含以下套件:

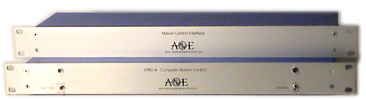

1、四轴步进马达驱动套件(CMC-4)

计算机控制的运动定位系统,三轴(X,Y,Z)用于驱动三维机械移动臂,第四轴(W)可以驱动一个视频变焦装置或其他的步进电机驱动装置的对焦马达,可控制运动步距、方向、速度以及每微米步数等参数,最小的微步移是49nm,最小的增量位移是0.003-0.8μm,扫描范围有两种用户可以设置:50(X)x50(Y)x75(Z)mm或75(X)x75(Y)x50(Z)mm;具有三种加速扫描方式:慢速抛物线加速、快速抛物线加速、线性加速;可进行点、线、面和矢量扫描



2、VZS-1电动视频变焦套件

主要用于正置观测,也可用于水平观测,具有长的工作距离,可被CMC-4装置驱动,带有自动聚焦台(75mm行程),USB2.0 CMOS视频相机,1MPixel像素级,
分辨率(h*v)1280*1024,传感器大小:1/3"



3、防震台套件

隔离自然频率@高输入 垂直=1.2Hz, 水平=1.0Hz
隔离自然频率@低输入 垂直=1.5-2.0Hz,水平=1.2Hz-1.7Hz
隔离效率@5Hz 垂直=70-85%, 水平=75-90%
隔离效率@10Hz 垂直和水平=90-97%
所需其他器具 80 psi 氮气或空气



4、Dell Precision T3600工作站

可靠的性能。
● 专为要求苛刻的工作负载设计的中端工作站
● 提供强大性能, 如主流3D、高级工程设计、数字内容制作、CAD/CAM 和设计环境
● 全新免工具拆装机箱, 完美平衡性能和扩展能力

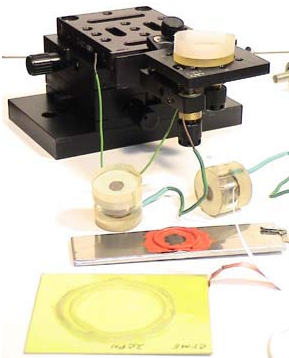

5、三维手动显微操纵器(样品支架)



6、示波器(20MHz,双通道):用于监测探针信号,对测试异常现象具有极大帮助

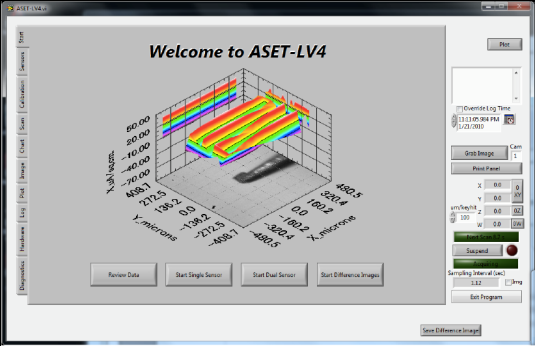

7、ASET LV4 测试软件

ASET LV4软件集成SIET/SPET/SVET/SMOT/DVIT测试模块, ASET具有数据回顾、单电极和双电极测试、微分成像功能,可长时间进行数据采集,最新的软件ASET LV4基于Labview设计,在windows环境下运行,兼容性好,扩展性强,集三十年世界各地用户使用经验并不断升级,现已日臻完善。软件详细界面参见各技术单元
