SVET 系统性能

一、系统性能:

空间分辨率:5.0-10.0μm(更小分辨率依赖于自制的微电极尖端大小)

时间分辨率:最小50mSec/point(程序控制的移动、等待、测量间隔)

扫描范围:(用户设置)50mm(X)x50mm(Y)x75mm(Z)或 75mm(X)x75mm(Y)x50mm(Z)

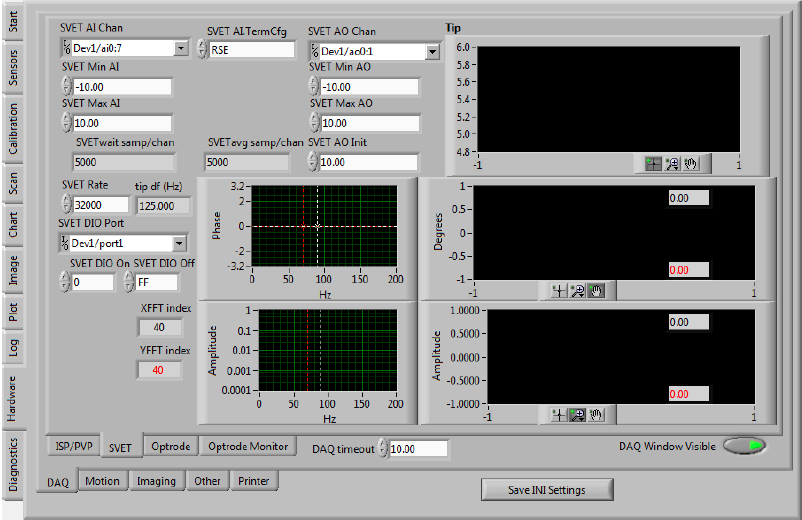

二、SVET 软件界面:



三、SVET测试单元

主要由RP-1 研究平台和PSD-2 相敏检测放大器组成:

PSD-2相敏检测放大器

主放大器

交流耦合输入

带宽:10 KHz

输入功率:110/220 50/60 Hz

增益:50 or 500

性能

双正弦/余弦振荡器

双相敏检测放大器

电流源用于校准和电镀

放大器(model 100)

频率范围:100 to 1KHz

输出范围:+/- 10 VDC

测试和校准电路

二维压电振动组件- 2D ITL

Model 100
前置放大器

微分输入

带宽:100 Khz

输入阻抗:1012 ohms

增益:x10 or x100

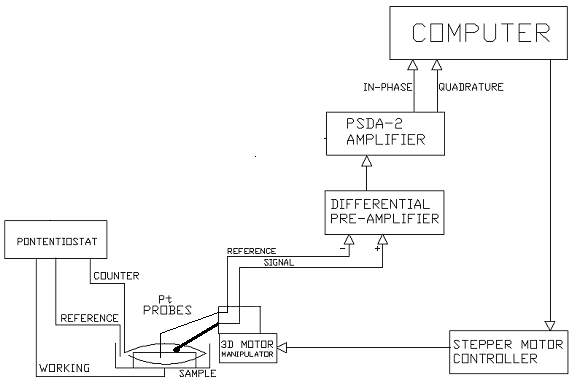

四、SVET 与恒电位仪的联用:


Diagram of potentiostat connections

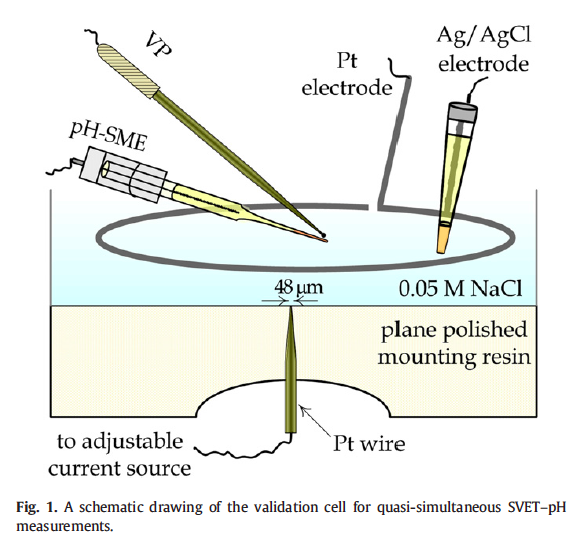

五、SVET 与 SIET 联用:
