SIET系统性能

1、测试参数: 离子流速及流向、离子电位、离子浓度梯度

2、测试样品: (植物、微生物、动物)整体、器官、组织、单细胞、细胞器(富集)

3、测试对象: 阳离子、阴离子:如H+,K+,Na+,NH4+,Cl-,NO3-,Ca2+,Mg2+,Cd2+,Pb2+……

4、系统性能: 空间分辨率:1.0-2.0μm(更小分辨率依赖于自制的微电极尖端大小) 时间分辨率:DC to 10Hz(高增益通道X1000),1-2Sec/point(典型的 扫描范围:(用户设置)50mm(X)x50mm(Y)x75mm(Z)或75mm(X)x75mm(Y)x50mm(Z)

5、应用领域: 植物逆境生理、植物营养、生物发育调控、植物与微生物相互作用、细胞凋亡、药理与药效评价、伤口愈合、生物传感器、生理医学、毒理学、成长发育

6、SIET测试单元配置表:
★ RP-1 系统测试平台
★ IPA-2 离子/极谱放大器(带两个离子探头)
★ IEFS-1 离子电极灌注台
★ 2HM-1 双电极探头安装组件(带显微操纵器用于两电极同步测试 )
★ FC-1 法拉第屏蔽箱
★ 离子电极套件:2个teflon电极支架, dri-ref.电极
★ Sutter P-97微电极拉制器

7、相关硬件

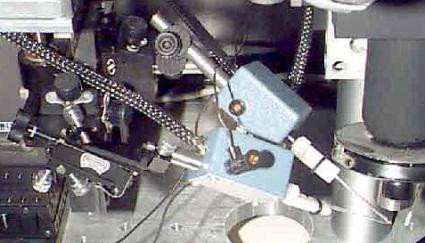

2HM-1 双电极探头安装组件


P-97微电极拉制器

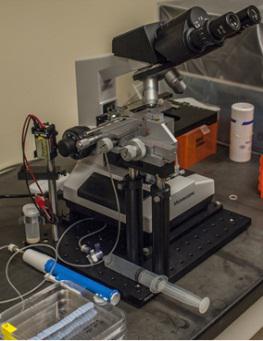

离子电极灌注台

放大器技术参数

主放大器 输入功率100-240 VAC 50/60 Hz
性能

放大器增益:x10/x100 standard

带宽10 Hz standard双通道

前面板显示Nernst电位或电极电流

双通道用于同步双测试

内部极化电压范围+/- 3.0 VDC

外部极化输入(D/A驱动或采用信号发生器

离子选择性前置放大器

输入阻抗:最小10 TΩ
增益:x10

极谱放大器

增益:1mV/pA

离子电极组件

2个Teflon电极支架,dri-ref.电极

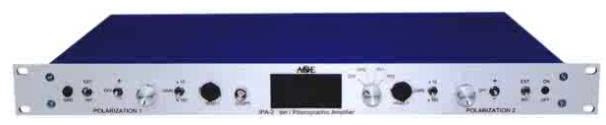

IPA-2 离子/极谱放大器
(带两个离子探头)

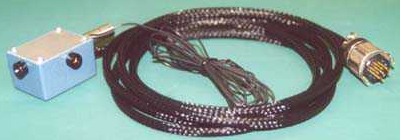

极谱电极探头

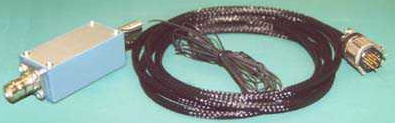

离子选择性电极探头

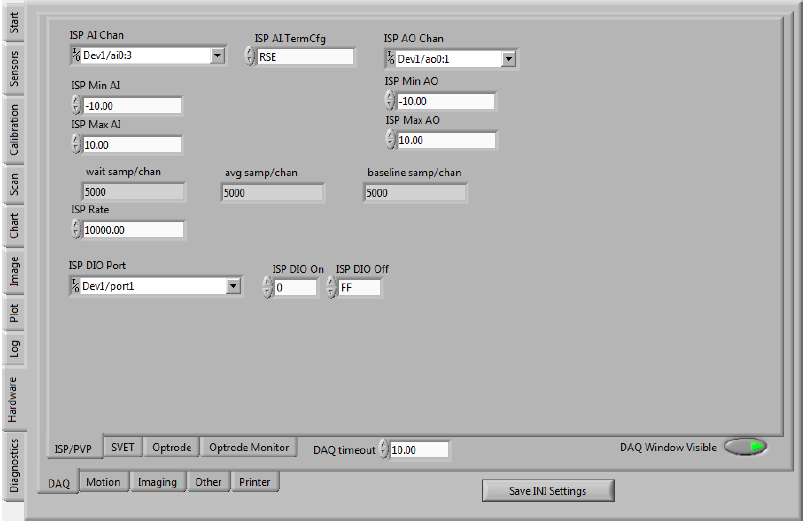

8、SIET及SPET软件界面
